Conversión de 2.2 a 1.9 (HSP Pangolín)

Mensaje por Francisco el Mar Mayo 16, 2017 12:45 am

Resumen de como lo hice (03/09/2013)
Lógicamente las ruedas hay que cambiarlas por  unas 1.9:


También hay que hacer un chasis:






Los amortiguadores están al 100% en drop (de lo contrario quedaría muy alto).

Medidas del chasis inicial:
Largo chasis 400 mm
Ancho chasis: 80 mm
Tipo de vigas: Aluminio en L de 10 x 10 mm
Traviesas redondas: Aluminio, redondo masizo 6 mm, taladradas y roscadas en los extremos (puede valer de Aluminio hueca de 6 x 3 mm y atravesada con varilla roscada M3 y tuercas en los extremos).


-Listo para andar sin carrocería ni batería (1.632 gramos)


-82 gramos la carrocería


Aquí con la carrocería puesta:


Pequeño vídeo del primer día de prueba.


Videos en la Nacional 2014





Última edición por Francisco el Mar Mayo 16, 2017 5:42 pm, editado 1 vez
avatar
Francisco

Mensajes : 61
Fecha de inscripción : 13/08/2016
Edad : 47

Ver perfil de usuario

Volver arriba Ir abajo

Re: Conversión de 2.2 a 1.9 (HSP Pangolín)

Mensaje por Francisco el Mar Mayo 16, 2017 5:22 pm

Más adelante (25/12/2014) le cambié la carrocería y lo convertí en Toyota HDJ80






Mide 18 cm entre guardabarros (incluidos los aletines)
La parte frontal mide 15,5 cm.
De atrás, en la parte más baja de los pilotos traseros mide 16,4 cm

Pongo las fotos con las medidas.



Saludos :drinks:


Última edición por Francisco el Mar Mayo 16, 2017 5:41 pm, editado 1 vez
avatar
Francisco

Mensajes : 61
Fecha de inscripción : 13/08/2016
Edad : 47

Ver perfil de usuario

Volver arriba Ir abajo

Re: Conversión de 2.2 a 1.9 (HSP Pangolín)

Mensaje por Francisco el Mar Mayo 16, 2017 5:32 pm

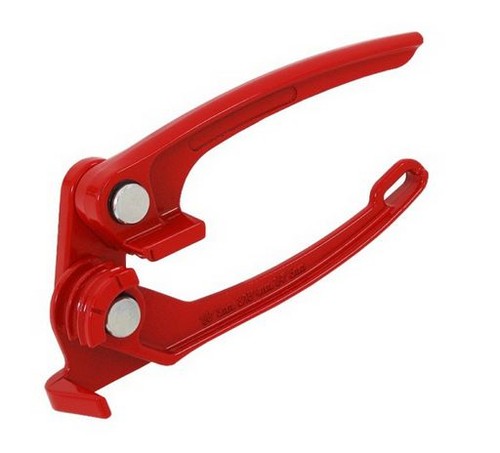

Para hacer la jaula adquirí este doblatubos 3mm, 4mm, 6mm (1/8", 3/16", 1/4")


Una vez cogido el manejo del doblatubos es casi fácil de manejar, lo más difícil ha sido la soldadura, algunas soldadura las hice con lamparilla de soldar de bombona azul, otras con soldador eléctrico y otras con pistola de aire caliente (particularmente el método que más me ha gustado es el de aire caliente, seguido del método de soldador eléctrico, el tipo gas no me gusta porque como me descuide el tubo se pone oscuro y ya no agarra bien el estaño)

















Saludos
avatar
Francisco

Mensajes : 61
Fecha de inscripción : 13/08/2016
Edad : 47

Ver perfil de usuario

Volver arriba Ir abajo

Re: Conversión de 2.2 a 1.9 (HSP Pangolín)

Mensaje por Francisco el Mar Mayo 16, 2017 5:39 pm

Cuatro años después sigue funcionando Very Happy  Very Happy  Very Happy
